ガソリンタンク修理



ネジ山がつぶれてトルクがかけられず、ガソリンが漏れてしまいます。
今回は塗装を駄目にしたくないので、ネジ山を製作して取り付ける事にしました。
その後成形してガス漏れの確認を致します。

by himonya-sf | 2016-09-30 23:26 | Repair | Comments(0)

レース


千里浜サンドフラッツに向けて2台サポートさせて頂きました。


楽しそうだな~!!

イメトレ中だそうです!!
大事です!!

イメトレ終了!!



奥様も練習!!
参加してほしいな~!!



今回お世話になった皆様
freewheelers 様   http://www.freewheelers.co.jp/
sidemotors 様


バンカラファミリー




M様サポートありがとうございました。

写真はありませんが、栃木県宇都宮より自走で来てくださいましたY様
八王子から自走で来てくださいましたMOちゃん
大阪から相乗りで(笑)来てくださいましたI様
応援ありがとうございました。

サポート中の為お話もできずにすいませんでした。


機会があれば2台の整備とカスタム風景も載せたいと思います。




来年もがんばります~!!


by himonya-sf | 2016-09-26 20:23 | Comments(0)

Tシャツ

Tシャツつくりました。
7分袖になります。
前のプリントは使っていくごとにひび割れが入ってきます。
BTF(BANKARA TOKYO FACTORY)

後ろのプリントはBUDDY

白×黒
灰×黒
2色ございます。
税込み5400円になります。
宜しくお願いいたします。

Tシャツを作るにあたりデザインから作成までご協力してくださいましたK様
ありがとうございました。








by himonya-sf | 2016-09-22 16:55 | Sale | Comments(0)

コンロッド

フライホイール組み立て時に行う作業の1つです。
コンロッドのベアリングクリアランスの調整作業です。
コンロッドのベアリングレース内径測定。
クランクピン測定。
既存のベアリング測定。
ベアリングレースに磨耗があるため、オーバーサイズのベアリングを選定し
それに合わせてコンロッドの内径をラッピングしています。
地味な作業ですがベアリングクリアランスをきめる大切な作業です。

by himonya-sf | 2016-09-13 22:52 | Engine | Comments(0)

トランスミッション


今回は写真を撮れたのでアップ致します。

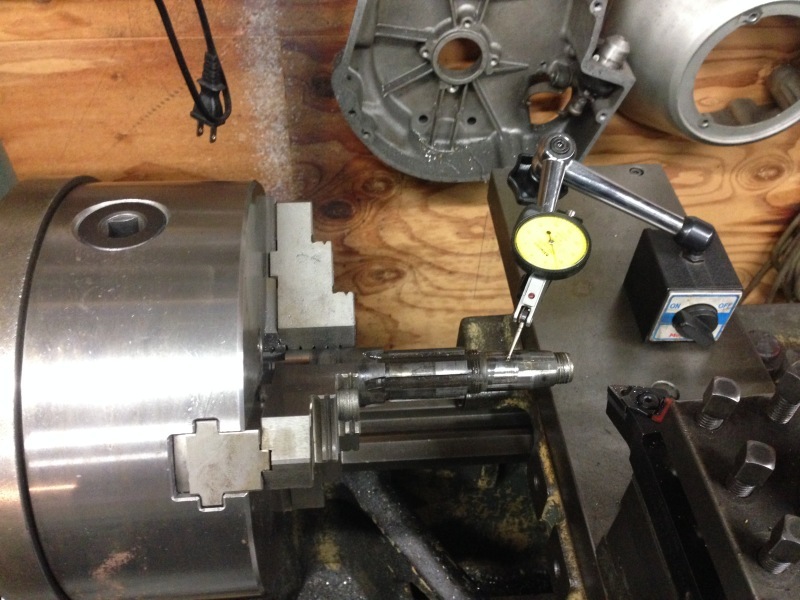

メインシャフトは規定値の倍振れていました!
各ギヤの測定・調整
カウンターシャフトの部分摩耗が酷く修正しきれませんでした。

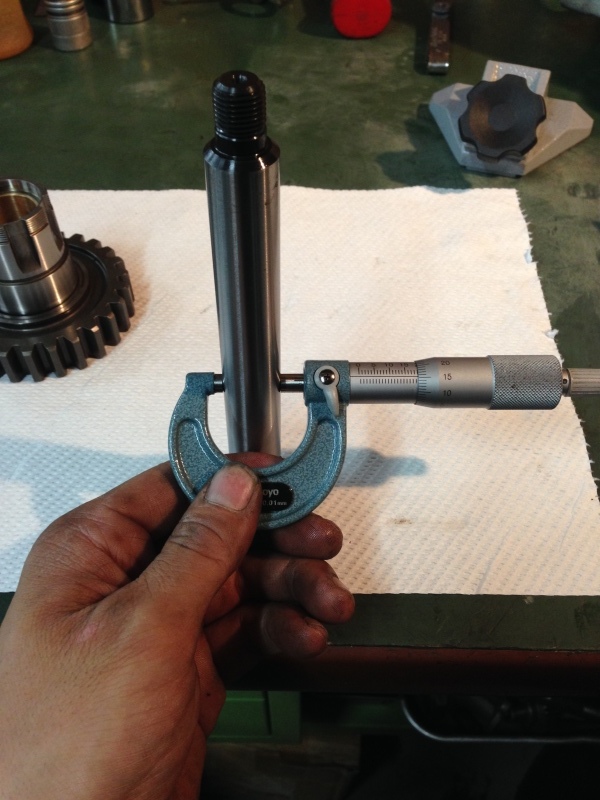

新品カウンターシャフトの測定とベアリングの選定。
カウンターシャフトが入るブッシュの摩耗が酷いので交換致しました。
圧入するブッシュの選定です。

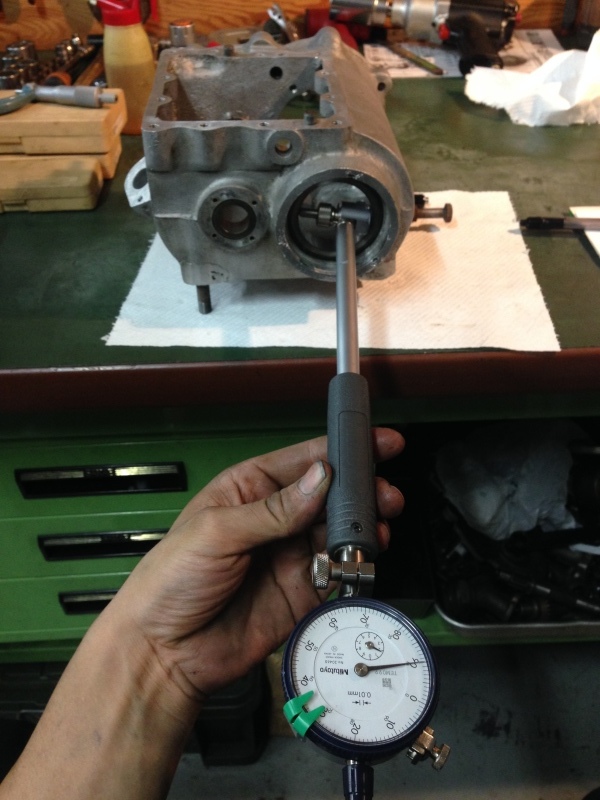

メインドライブギヤのベアリングレース。
摩耗が酷くオーバーサイズのベアリングでも駄目なので交換いたしました。
圧入する新品レースの外径がいまいちなので、加工して圧入致しました。
メインドライブギヤのベアリング選定と内径合わせ。
トルクレンチにて確りと管理しています。
各部測定と調整。
他にも各部ブッシュの交換と内径合わせをしています。

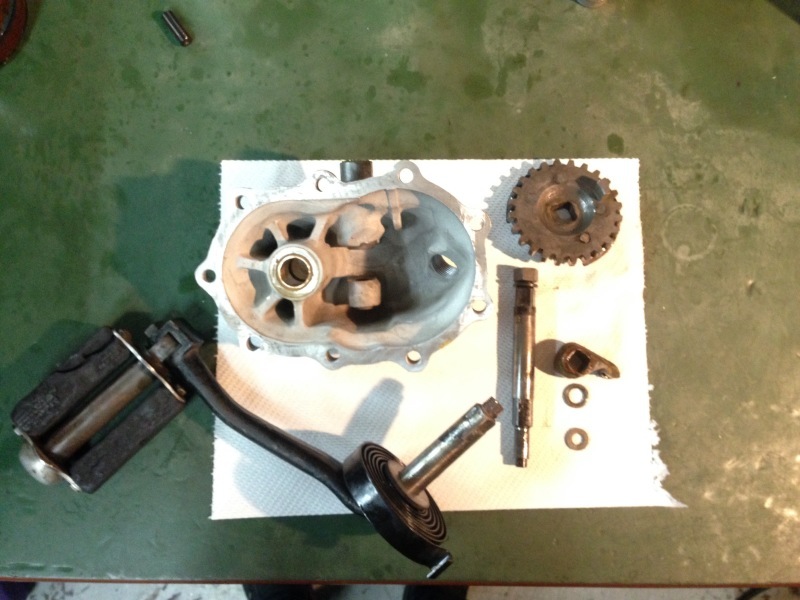

こちらも色々と測定し、各部調整しています。

by himonya-sf | 2016-09-06 22:13 | Transmission | Comments(0)
